P. 380

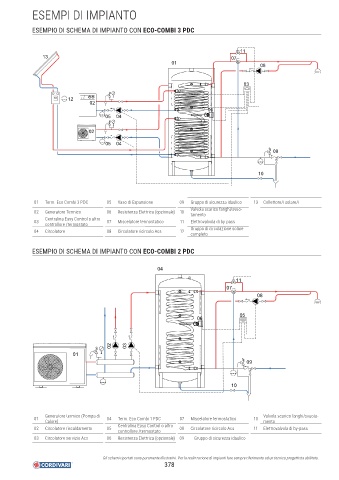

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 3 PDC
E 11
13 07
01
08
03
12
02
06
05 04
02
05 04
09
10
01 Term. Eco Combi 3 PDC 05 Vaso di Espansione 09 Gruppo di sicurezza idaulico 13 Collettore/i solare/i
Valvola scarico fanghi/svuo-
02 Generatore Termico 06 Resistenza Elettrica (opzionale) 10
tamento
Centralina Easy Control o altro
03 07 Miscelatore termostatico 11 Elettrovalvola di by-pass
controllore /termostato
04 Circolatore 08 Circolatore ricircolo Acs 12 Gruppo di circolazione solare
completo
ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 2 PDC
04
\\supporto\PC059\Documenti\bolly 1 st_1.pngC059\Documenti\bolly 1 st_1.png \\supporto\P
E 11
07
08
05
06
02 03
01
09
10
Generatore termico (Pompa di Valvola scarico fanghi/svuota-
01 04 Term. Eco Combi 1 PDC 07 Miscelatore termostatico 10
Calore) mento
Centralina Easy Control o altro
02 Circolatore riscaldamento 05 08 Circolatore ricircolo Acs 11 Elettrovalvola di by-pass
controllore /termostato
03 Circolatore servizio Acs 06 Resistenza Elettrica (opzionale) 09 Gruppo di sicurezza idaulico
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
