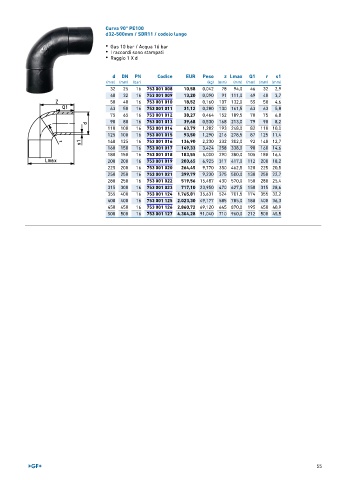

P. 55
Curva 90° PE100
d32-500mm / SDR11 / codolo lungo
• Gas 10 bar / Acqua 16 bar
• I raccordi sono stampati
• Raggio 1 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 16 753 001 008 10,58 0,042 78 94,0 46 32 2,9
40 32 16 753 001 009 13,20 0,090 91 111,0 49 40 3,7
50 40 16 753 001 010 18,52 0,160 107 132,0 55 50 4,6
63 50 16 753 001 011 31,12 0,280 130 161,5 63 63 5,8
75 65 16 753 001 012 38,27 0,464 152 189,5 70 75 6,8
90 80 16 753 001 013 39,68 0,530 168 213,0 79 90 8,2
110 100 16 753 001 014 63,79 1,282 193 248,0 82 110 10,0
125 100 16 753 001 015 93,50 1,290 216 278,5 87 125 11,4
140 125 16 753 001 016 136,90 2,230 232 302,0 92 140 12,7
160 150 16 753 001 017 149,33 3,424 258 338,0 98 160 14,6
180 150 16 753 001 018 183,55 5,000 290 380,0 105 180 16,4
200 200 16 753 001 019 200,65 6,925 317 417,0 112 200 18,2
225 200 16 753 001 020 264,45 9,770 350 462,5 120 225 20,5
250 250 16 753 001 021 399,79 9,230 375 500,0 130 250 22,7
280 250 16 753 001 022 519,56 15,487 430 570,0 150 280 25,4
315 300 16 753 001 023 717,10 23,950 470 627,5 150 315 28,6
355 400 16 753 001 124 1.765,01 35,631 524 701,5 174 355 32,2
400 400 16 753 001 125 2.023,30 49,177 585 785,0 188 400 36,3
450 450 16 753 001 126 2.860,72 69,120 645 870,0 195 450 40,9
500 500 16 753 001 127 4.304,28 91,040 710 960,0 212 500 45,5
