P. 56

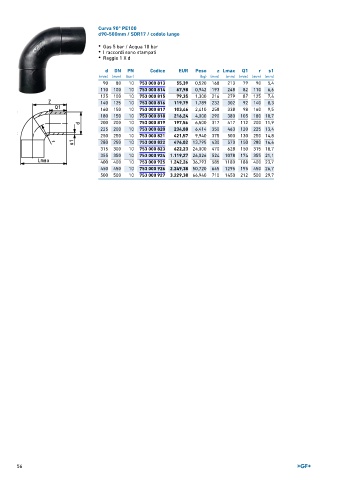

Curva 90° PE100
d90-500mm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar
• I raccordi sono stampati
• Raggio 1 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
90 80 10 753 000 813 55,39 0,520 168 213 79 90 5,4
110 100 10 753 000 814 67,98 0,942 193 248 82 110 6,6
125 100 10 753 000 815 79,35 1,300 216 279 87 125 7,4
140 125 10 753 000 816 119,79 1,789 232 302 92 140 8,3
160 150 10 753 000 817 103,46 2,410 258 338 98 160 9,5
180 150 10 753 000 818 216,24 4,000 290 380 105 180 10,7
200 200 10 753 000 819 197,56 6,500 317 417 112 200 11,9
225 200 10 753 000 820 234,88 6,414 350 463 120 225 13,4
250 250 10 753 000 821 421,57 9,940 375 500 130 250 14,8
280 250 10 753 000 822 476,02 13,795 430 570 150 280 16,6
315 300 10 753 000 823 622,23 24,000 470 628 150 315 18,7
355 350 10 753 000 924 1.119,27 26,026 524 1078 174 355 21,1
400 400 10 753 000 925 1.242,26 36,793 585 1180 188 400 23,7
450 450 10 753 000 926 2.249,38 50,720 645 1295 195 450 26,7
500 500 10 753 000 927 3.229,38 66,940 710 1450 212 500 29,7
56
