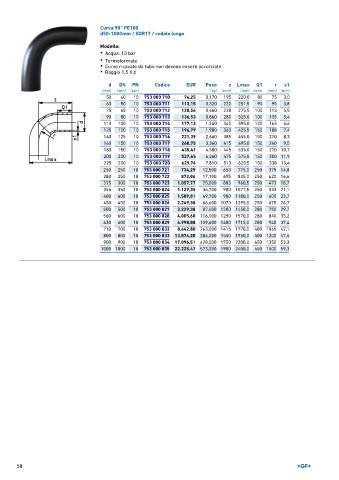

Curva 90° PE100
d50-1000mm / SDR17 / codolo lungo
Modello:
• Acqua: 10 bar
• Termoformate
• Curve ricavate da tubo non devono essere accorciate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
50 40 10 753 000 710 76,25 0,170 195 220,0 80 75 3,0
63 50 10 753 000 711 113,15 0,320 220 251,5 90 95 3,8
75 65 10 753 000 712 120,54 0,460 238 275,5 100 113 4,5
90 80 10 753 000 713 136,53 0,860 280 325,0 100 135 5,4
110 100 10 753 000 714 177,12 1,240 340 395,0 120 165 6,6
125 100 10 753 000 715 196,79 1,900 363 425,5 150 188 7,4
140 125 10 753 000 716 221,39 2,660 385 455,0 150 210 8,3
160 150 10 753 000 717 260,75 3,360 415 495,0 150 240 9,5
180 150 10 753 000 718 435,41 4,500 445 535,0 150 270 10,7
200 200 10 753 000 719 527,65 6,260 475 575,0 150 300 11,9
225 200 10 753 000 720 629,74 7,810 513 625,5 150 338 13,4
250 250 10 753 000 721 734,29 12,500 650 775,0 250 375 14,8
280 250 10 753 000 722 872,04 17,100 695 835,0 250 420 16,6
315 300 10 753 000 723 1.057,77 25,000 803 960,5 250 473 18,7
355 350 10 753 000 824 1.129,35 36,700 900 1077,5 250 533 21,1
400 400 10 753 000 825 1.589,81 49,700 980 1180,0 250 600 23,7
450 450 10 753 000 826 2.249,38 66,600 1070 1295,0 250 675 26,7
500 500 10 753 000 827 3.229,38 87,400 1200 1450,0 280 750 29,7
560 600 10 753 000 828 4.005,60 116,000 1290 1570,0 280 840 33,2
630 600 10 753 000 829 4.998,08 159,600 1400 1715,0 280 945 37,4
710 700 10 753 000 832 8.642,80 263,000 1415 1770,0 400 1065 42,1
800 800 10 753 000 833 13.874,20 284,000 1550 1950,0 400 1200 47,4
900 900 10 753 000 834 17.096,51 428,000 1750 2200,0 450 1350 53,3
1000 1000 10 753 000 835 22.225,47 573,000 1900 2400,0 450 1500 59,3
