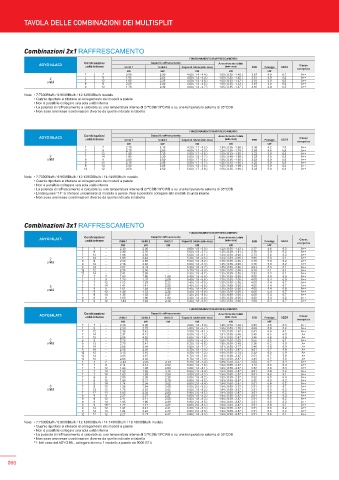

TAVOLA DELLE COMBINAZIONI DEI MULTISPLIT

Combinazioni 2x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
AOYG14LAC2 Combinazioni Capacità raffrescamento Assorbimento totale Classe
unità interne Unità 1 Unità 2 Capacità totale (min-max) (min-max) EER Pdesign SEER
energetica
kW kW kW k W k W
7 7 2.00 2.00 4.00 ( 1.4 - 4.4 ) 1.09 ( 0.35 - 1.40 ) 3.67 4.0 6.7 A++
2 7 9 1.95 2.05 4.00 ( 1.4 - 4.4 ) 1.09 ( 0.35 - 1.40 ) 3.67 4.0 6.6 A++
unità 7 12 1.65 2.35 4.00 ( 1.4 - 4.6 ) 1.05 ( 0.35 - 1.47 ) 3.81 4.0 6.5 A++
9 9 2.00 2.00 4.00 ( 1.4 - 4.5 ) 1.09 ( 0.35 - 1.43 ) 3.67 4.0 6.6 A++
9 12 1.70 2.30 4.00 ( 1.4 - 4.7 ) 1.05 ( 0.35 - 1.47 ) 3.81 4.0 6.5 A++
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di raffrescamento è calcolata su una temperatura interna di 27ºCDB/19ºCWB e su una temperatura esterna di 35ºCDB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
FUNZIONAMENTO RAFFRESCAMENTO
Combinazioni Capacità raffrescamento Assorbimento totale
AOYG18LAC2 Classe
unità interne Unità 1 Unità 2 Capacità totale (min-max) (min-max) EER Pdesign SEER
energetica
kW kW kW k W k W
7 7 2.10 2.10 4.20 ( 1.7 - 5.2 ) 1.24 ( 0.35 - 1.68 ) 3.39 4.2 7.0 A++
7 9 2.10 2.50 4.60 ( 1.7 - 5.3 ) 1.26 ( 0.35 - 1.79 ) 3.65 4.6 6.8 A++
7 12 1.90 3.10 5.00 ( 1.7 - 5.6 ) 1.55 ( 0.35 - 1.95 ) 3.23 5.0 6.5 A++
2 7 14 1.80 3.20 5.00 ( 1.8 - 5.7 ) 1.55 ( 0.40 - 1.99 ) 3.23 5.0 6.5 A++
unità 9 9 2.50 2.50 5.00 ( 1.7 - 5.6 ) 1.56 ( 0.35 - 1.95 ) 3.23 5.0 6.6 A++
9 12 2.10 2.90 5.00 ( 1.7 - 5.7 ) 1.55 ( 0.35 - 1.95 ) 3.23 5.0 6.5 A++
9 14 2.00 3.00 5.00 ( 1.8 - 5.8 ) 1.55 ( 0.40 - 1.99 ) 3.23 5.0 6.4 A++
12 12 2.50 2.50 5.00 ( 1.7 - 5.8 ) 1.56 ( 0.35 - 1.99 ) 3.23 5.0 6.4 A++
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h / 14:14000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di raffrescamento è calcolata su una temperatura interna di 27ºCDB/19ºCWB e su una temperatura esterna di 35ºCDB
• L’indicazione “14” si riferisce unicamente al modello a parete. Non è possibile collegare altri modelli di unità interne
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
Combinazioni 3x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
Combinazioni Capacità raffrescamento Assorbimento totale
AOYG18LAT3
unità interne Unità 1 Unità 2 Unità 3 Capacità totale (min-max) (min-max) EER Pdesign SEER Classe
energetica
kW kW kW kW kW kW
7 7 - 2.30 2.30 - 4.60 ( 1.8 - 5.0 ) 1.22 ( 0.50 - 1.43 ) 3.77 4.6 6.3 A++
7 9 - 2.30 2.70 - 5.00 ( 1.8 - 5.7 ) 1.35 ( 0.50 - 1.81 ) 3.70 5.0 6.2 A++
7 12 - 1.98 3.02 - 5.00 ( 1.8 - 6.1 ) 1.34 ( 0.50 - 2.06 ) 3.73 5.0 6.2 A++
2 7 14 - 1.88 3.42 - 5.30 ( 1.8 - 6.6 ) 1.34 ( 0.50 - 2.06 ) 3.96 5.3 6.1 A++
unità 9 9 - 2.50 2.50 - 5.00 ( 1.8 - 6.2 ) 1.35 ( 0.50 - 2.06 ) 3.70 5.0 6.2 A++
9 12 - 2.18 2.82 - 5.00 ( 1.8 - 6.3 ) 1.35 ( 0.50 - 2.06 ) 3.70 5.0 6.2 A++
9 14 - 2.07 3.23 - 5.30 ( 1.8 - 6.7 ) 1.35 ( 0.50 - 2.06 ) 3.93 5.3 6.1 A++
12 12 - 2.55 2.55 - 5.10 ( 1.8 - 6.3 ) 1.35 ( 0.50 - 2.06 ) 3.78 5.1 6.1 A++
12 14 - 2.41 2.89 - 5.30 ( 1.8 - 6.7 ) 1.35 ( 0.50 - 2.06 ) 3.93 5.3 6.1 A++
7 7 7 1.80 1.80 1.80 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.9 A++
7 7 9 1.70 1.70 2.00 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.9 A++
7 7 12 1.53 1.53 2.33 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.7 A++
3 7 7 14 1.41 1.41 2.58 5.40 ( 2.0 - 6.8 ) 1.35 ( 0.60 - 2.06 ) 4.00 5.4 6.7 A++
unità 7 9 9 1.61 1.89 1.89 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.8 A++
7 9 12 1.46 1.72 2.22 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.7 A++
7 9 14 1.35 1.58 2.47 5.40 ( 2.0 - 6.8 ) 1.35 ( 0.60 - 2.06 ) 4.00 5.4 6.7 A++
9 9 9 1.80 1.80 1.80 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.8 A++
9 9 12 1.64 1.64 2.12 5.40 ( 1.8 - 6.8 ) 1.35 ( 0.50 - 2.06 ) 4.00 5.4 6.7 A++
FUNZIONAMENTO RAFFRESCAMENTO
Combinazioni Capacità raffrescamento Assorbimento totale
AOYG24LAT3 Classe
unità interne Unità 1 Unità 2 Unità 3 Capacità totale (min-max) (min-max) EER Pdesign SEER energetica
kW kW kW kW kW kW
7 7 - 2.30 2.30 - 4.60 ( 1.8 - 5.0 ) 1.20 ( 0.50 - 1.40 ) 3.83 4.6 6.3 A++
7 9 - 2.30 2.70 - 5.00 ( 1.8 - 5.7 ) 1.36 ( 0.50 - 1.78 ) 3.68 5.0 6.2 A++
7 12 - 2.38 3.42 - 5.80 ( 1.8 - 6.1 ) 1.70 ( 0.50 - 1.97 ) 3.41 5.8 6.1 A++
7 14 - 2.37 4.13 - 6.50 ( 1.8 - 7.2 ) 1.91 ( 0.50 - 2.46 ) 3.40 6.5 6.0 A+
7 18 - 2.08 4.52 - 6.60 ( 1.8 - 7.8 ) 1.91 ( 0.50 - 2.87 ) 3.46 6.6 5.9 A+
2 9 9 - 2.75 2.75 - 5.50 ( 1.8 - 6.2 ) 1.55 ( 0.50 - 2.02 ) 3.55 5.5 6.1 A++
unità 9 12 - 2.79 3.41 - 6.20 ( 1.8 - 6.8 ) 1.90 ( 0.50 - 2.45 ) 3.26 6.2 5.9 A+
9 14 - 2.66 3.94 - 6.60 ( 1.8 - 7.7 ) 1.91 ( 0.50 - 2.77 ) 3.46 6.6 6.0 A+
9 18 - 2.35 4.35 - 6.70 ( 1.8 - 7.9 ) 1.91 ( 0.50 - 2.87 ) 3.51 6.7 5.9 A+
12 12 - 3.15 3.15 - 6.30 ( 1.8 - 7.2 ) 1.90 ( 0.50 - 2.74 ) 3.32 6.3 5.9 A+
12 14 - 3.03 3.67 - 6.70 ( 1.8 - 7.8 ) 1.91 ( 0.50 - 2.87 ) 3.51 6.7 5.9 A+
12 18 - 2.66 4.04 - 6.70 ( 1.8 - 7.9 ) 1.92 ( 0.50 - 2.87 ) 3.49 6.7 5.8 A+
7 7 7 2.23 2.23 2.23 6.70 ( 1.8 - 7.4 ) 1.89 ( 0.50 - 2.37 ) 3.54 6.7 6.4 A++
7 7 9 2.14 2.14 2.52 6.80 ( 1.8 - 7.8 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.4 A++
7 7 12 1.98 1.98 2.84 6.80 ( 1.8 - 8.1 ) 1.93 ( 0.50 - 2.87 ) 3.52 6.8 6.3 A++
7 7 14 1.82 1.82 3.16 6.80 ( 2.0 - 8.4 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.2 A++
7 7 18 1.63 1.63 3.54 6.80 ( 2.0 - 8.5 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.1 A++
7 9 9 2.03 2.38 2.38 6.80 ( 1.8 - 8.2 ) 1.93 ( 0.50 - 2.87 ) 3.52 6.8 6.4 A++
7 9 12 1.88 2.21 2.70 6.80 ( 1.8 - 8.2 ) 1.93 ( 0.50 - 2.87 ) 3.52 6.8 6.2 A++
7 9 14 1.74 2.04 3.02 6.80 ( 2.0 - 8.4 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.2 A++
3 7 9 18 1.56 1.84 3.40 6.80 ( 2.0 - 8.5 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.1 A++
unità 7 12 12 1.76 2.52 2.52 6.80 ( 1.8 - 8.2 ) 1.94 ( 0.50 - 2.87 ) 3.51 6.8 6.2 A++
7 12 14 1.63 2.34 2.83 6.80 ( 2.0 - 8.5 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.2 A++
9 9 9 2.27 2.27 2.27 6.80 ( 1.8 - 8.2 ) 1.94 ( 0.50 - 2.87 ) 3.51 6.8 6.4 A++
9 9 12 2.11 2.11 2.58 6.80 ( 1.8 - 8.3 ) 1.94 ( 0.50 - 2.87 ) 3.51 6.8 6.2 A++
9 9 14 1.95 1.95 2.89 6.80 ( 2.0 - 8.5 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.2 A++
9 9 18* 1 1.77 1.77 3.27 6.80 ( 2.0 - 8.5 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.1 A++
9 12 12 1.97 2.41 2.41 6.80 ( 1.8 - 8.3 ) 1.94 ( 0.50 - 2.87 ) 3.51 6.8 6.2 A++
9 12 14 1.84 2.24 2.72 6.80 ( 2.0 - 8.5 ) 1.94 ( 0.60 - 2.87 ) 3.51 6.8 6.2 A++
12 12 12 2.27 2.27 2.27 6.80 ( 1.8 - 8.3 ) 1.94 ( 0.50 - 2.87 ) 3.51 6.8 6.1 A++
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h / 14:14000Btu/h / 18:18000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di raffrescamento è calcolata su una temperatura interna di 27ºCDB/19ºCWB e su una temperatura esterna di 35ºCDB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
*1: Nel caso del ASYG18L, collegare almeno 1 modello a parete da 9000 BTU
