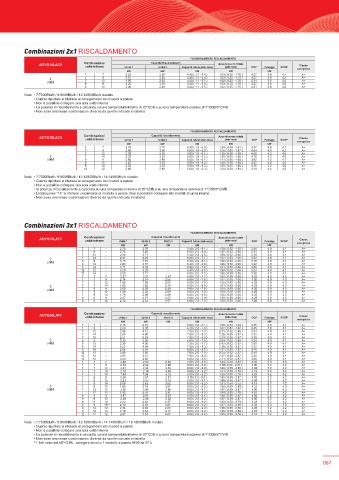

Page 67 - FUJITSU - SPLIT-MULTISPLIT

Combinazioni 2x1 RISCALDAMENTO
FUNZIONAMENTO RISCALDAMENTO
AOYG14LAC2 Combinazioni Capacità Riscaldamento Assorbimento Totale Classe
unità interne Unità 1 Unità 2 Capacità totale (min-max) (min-max) COP Pdesign SCOP
energetica
kW kW kW k W k W
7 7 2.20 2.20 4.40 ( 1.1 - 5.4 ) 1.03 ( 0.25 - 1.78 ) 4.27 3.8 4.1 A+
2 7 9 2.15 2.25 4.40 ( 1.1 - 5.4 ) 1.03 ( 0.25 - 1.78 ) 4.27 3.8 4.1 A+
unità 7 12 1.95 2.45 4.40 ( 1.1 - 5.5 ) 1.02 ( 0.25 - 1.76 ) 4.31 3.8 4.0 A+
9 9 2.20 2.20 4.40 ( 1.1 - 5.4 ) 1.03 ( 0.25 - 1.78 ) 4.27 3.8 4.0 A+
9 12 2.00 2.40 4.40 ( 1.1 - 5.5 ) 1.02 ( 0.25 - 1.76 ) 4.31 3.8 4.0 A+
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di riscaldamento è calcolata su una temperatura interna di 20°CDB e su una temperatura esterna di 7°CDB/6°CWB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
FUNZIONAMENTO RISCALDAMENTO
Combinazioni Capacità riscaldamento
AOYG18LAC2 Assorbimento totale
unità interne Unità 1 Unità 2 Capacità totale (min-max) (min-max) COP Pdesign SCOP Classe
energetica
kW kW kW k W k W
7 7 2.70 2.70 5.40 ( 1.8 - 6.0 ) 1.24 ( 0.50 - 1.61 ) 4.37 3.8 4.1 A+
7 9 2.50 3.00 5.50 ( 1.8 - 6.0 ) 1.36 ( 0.50 - 1.87 ) 4.04 4.0 4.1 A+
7 12 2.30 3.30 5.60 ( 1.8 - 6.1 ) 1.38 ( 0.50 - 1.88 ) 4.06 4.2 4.0 A+
2 7 14 2.25 3.35 5.60 ( 1.9 - 6.2 ) 1.35 ( 0.55 - 1.86 ) 4.15 4.2 4.0 A+
unità 9 9 2.80 2.80 5.60 ( 1.8 - 6.1 ) 1.41 ( 0.50 - 1.90 ) 3.97 4.2 4.1 A+
9 12 2.45 3.15 5.60 ( 1.8 - 6.2 ) 1.38 ( 0.50 - 1.88 ) 4.07 4.2 4.0 A+
9 14 2.35 3.25 5.60 ( 1.9 - 6.3 ) 1.35 ( 0.55 - 1.86 ) 4.15 4.2 4.0 A+
12 12 2.80 2.80 5.60 ( 1.8 - 6.3 ) 1.34 ( 0.50 - 1.84 ) 4.18 4.2 4.0 A+
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h / 14:14000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• la potenza di riscaldamento è calcolata su una temperatura interna di 20°CDB e su una temperatura esterna di 7°CDB/6°CWB
• L’indicazione “14” si riferisce unicamente al modello a parete. Non è possibile collegare altri modelli di unità interne
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
Combinazioni 3x1 RISCALDAMENTO
FUNZIONAMENTO RISCALDAMENTO
Combinazioni Capacità riscaldamento Assorbimento totale
AOYG18LAT3
unità interne Unità 1 Unità 2 Unità 3 Capacità totale (min-max) (min-max) COP Pdesign SCOP Classe
energetica
kW kW kW kW kW kW
7 7 - 2.70 2.70 - 5.40 ( 2.0 - 6.1 ) 1.59 ( 0.52 - 1.93 ) 3.40 4.0 4.1 A+
7 9 - 2.75 3.25 - 6.00 ( 2.0 - 6.4 ) 1.87 ( 0.52 - 2.06 ) 3.21 4.0 4.1 A+
7 12 - 2.59 3.71 - 6.30 ( 2.0 - 6.5 ) 1.98 ( 0.52 - 2.06 ) 3.18 4.0 4.1 A+
2 7 14 - 2.51 4.29 - 6.80 ( 2.0 - 7.1 ) 1.92 ( 0.50 - 2.06 ) 3.54 4.0 4.1 A+
unità 9 9 - 3.15 3.15 - 6.30 ( 2.0 - 6.5 ) 1.98 ( 0.52 - 2.06 ) 3.18 4.0 4.1 A+
9 12 - 2.89 3.51 - 6.40 ( 2.0 - 6.6 ) 1.99 ( 0.52 - 2.06 ) 3.22 4.0 4.1 A+
9 14 - 2.77 4.03 - 6.80 ( 2.0 - 7.2 ) 1.91 ( 0.50 - 2.06 ) 3.56 4.0 4.1 A+
12 12 - 3.20 3.20 - 6.40 ( 2.0 - 6.6 ) 1.98 ( 0.52 - 2.06 ) 3.23 4.0 4.1 A+
12 14 - 3.09 3.71 - 6.80 ( 2.0 - 7.3 ) 1.90 ( 0.50 - 2.06 ) 3.58 4.0 4.1 A+
7 7 7 2.27 2.27 2.27 6.80 ( 2.0 - 7.7 ) 1.62 ( 0.50 - 2.06 ) 4.20 5.0 4.3 A+
7 7 9 2.14 2.14 2.52 6.80 ( 2.0 - 7.8 ) 1.62 ( 0.50 - 2.06 ) 4.20 5.0 4.3 A+
7 7 12 1.98 1.98 2.83 6.80 ( 2.0 - 7.8 ) 1.59 ( 0.50 - 2.06 ) 4.28 5.0 4.3 A+
3 7 7 14 1.83 1.83 3.14 6.80 ( 2.0 - 8.0 ) 1.61 ( 0.50 - 2.06 ) 4.22 5.0 4.3 A+
unità 7 9 9 2.03 2.39 2.39 6.80 ( 2.0 - 7.8 ) 1.60 ( 0.50 - 2.06 ) 4.25 5.0 4.3 A+
7 9 12 1.89 2.22 2.69 6.80 ( 2.0 - 7.9 ) 1.59 ( 0.50 - 2.06 ) 4.28 5.0 4.3 A+
7 9 14 1.75 2.06 2.99 6.80 ( 2.0 - 8.0 ) 1.60 ( 0.50 - 2.06 ) 4.25 5.0 4.3 A+
9 9 9 2.27 2.27 2.27 6.80 ( 2.0 - 7.9 ) 1.59 ( 0.50 - 2.06 ) 4.28 5.0 4.3 A+
9 9 12 2.12 2.12 2.57 6.80 ( 2.0 - 7.9 ) 1.59 ( 0.50 - 2.06 ) 4.28 5.0 4.3 A+
FUNZIONAMENTO RISCALDAMENTO
Combinazioni Capacità riscaldamento Assorbimento totale
AOYG24LAT3 Classe
unità interne Unità 1 Unità 2 Unità 3 Capacità totale (min-max) (min-max) COP Pdesign SCOP energetica
kW kW kW kW kW kW
7 7 - 2.75 2.75 - 5.50 ( 2.0 - 6.1 ) 1.55 ( 0.52 - 1.93 ) 3.55 4.0 4.1 A+
7 9 - 2.80 3.30 - 6.10 ( 2.0 - 7.0 ) 1.82 ( 0.52 - 2.52 ) 3.35 4.0 4.1 A+
7 12 - 2.88 4.12 - 7.00 ( 2.0 - 7.3 ) 2.31 ( 0.52 - 2.66 ) 3.03 4.0 4.1 A+
7 14 - 2.80 4.80 - 7.60 ( 2.0 - 8.3 ) 2.28 ( 0.50 - 2.87 ) 3.33 4.0 4.1 A+
7 18 - 2.51 5.39 - 7.90 ( 2.0 - 8.3 ) 2.34 ( 0.50 - 2.87 ) 3.38 4.0 4.1 A+
2 9 9 - 3.30 3.30 - 6.60 ( 2.0 - 7.4 ) 2.04 ( 0.52 - 2.68 ) 3.24 4.0 4.1 A+
unità 9 12 - 3.30 4.00 - 7.30 ( 2.0 - 7.7 ) 2.43 ( 0.52 - 2.87 ) 3.00 4.0 4.1 A+
9 14 - 3.22 4.68 - 7.90 ( 2.0 - 8.3 ) 2.38 ( 0.50 - 2.87 ) 3.32 4.0 4.1 A+
9 18 - 2.84 5.16 - 8.00 ( 2.0 - 8.5 ) 2.32 ( 0.50 - 2.87 ) 3.45 4.0 4.1 A+
12 12 - 3.80 3.80 - 7.60 ( 2.0 - 7.8 ) 2.54 ( 0.52 - 2.87 ) 2.99 4.0 4.1 A+
12 14 - 3.59 4.31 - 7.90 ( 2.0 - 8.4 ) 2.37 ( 0.50 - 2.87 ) 3.33 4.0 4.1 A+
12 18 - 3.20 4.80 - 8.00 ( 2.0 - 8.6 ) 2.31 ( 0.50 - 2.87 ) 3.46 4.0 4.1 A+
7 7 7 2.60 2.60 2.60 7.80 ( 2.0 - 8.6 ) 1.94 ( 0.50 - 2.68 ) 4.02 5.0 4.3 A+
7 7 9 2.52 2.52 2.96 8.00 ( 2.0 - 8.8 ) 2.00( 0.50 - 2.87 ) 4.00 5.2 4.2 A+
7 7 12 2.34 2.34 3.32 8.00 ( 2.0 - 8.9 ) 1.99 ( 0.50 - 2.80 ) 4.02 5.2 4.2 A+
7 7 14 2.16 2.16 3.68 8.00 ( 2.0 - 9.2 ) 1.91 ( 0.50 - 2.72 ) 4.19 5.2 4.2 A+
7 7 18 1.94 1.94 4.12 8.00 ( 2.0 - 9.2 ) 1.89 ( 0.50 - 2.70 ) 4.23 5.2 4.2 A+
7 9 9 2.38 2.81 2.81 8.00( 2.0 - 9.0 ) 1.99 ( 0.50 - 2.87 ) 4.02 5.2 4.2 A+
7 9 12 2.23 2.62 3.15 8.00 ( 2.0 - 9.1 ) 1.98 ( 0.50 - 2.87 ) 4.04 5.2 4.2 A+
7 9 14 2.06 2.42 3.52 8.00 ( 2.0 - 9.2 ) 1.91 ( 0.50 - 2.72 ) 4.19 5.2 4.2 A+
3 7 9 18 1.85 2.18 3.97 8.00 ( 2.0 - 9.2 ) 1.89 ( 0.50 - 2.69 ) 4.23 5.2 4.2 A+
unità 7 12 12 2.08 2.96 2.96 8.00 ( 2.0 - 9.1 ) 1.97 ( 0.50 - 2.87 ) 4.06 5.2 4.2 A+
7 12 14 1.93 2.76 3.31 8.00 ( 2.0 - 9.2 ) 1.90 ( 0.50 - 2.70 ) 4.21 5.2 4.2 A+
9 9 9 2.67 2.67 2.67 8.00 ( 2.0 - 9.1 ) 1.98 ( 0.50 - 2.87 ) 4.04 5.2 4.2 A+
9 9 12 2.49 2.49 3.02 8.00 ( 2.0 - 9.2 ) 1.97 ( 0.50 - 2.87 ) 4.06 5.2 4.2 A+
9 9 14 2.32 2.32 3.37 8.00 ( 2.0 - 9.2 ) 1.89 ( 0.50 - 2.70 ) 4.23 5.2 4.2 A+
9 9 18* 1 2.10 2.10 3.81 8.00 ( 2.0 - 9.2 ) 1.87 ( 0.50 - 2.68 ) 4.28 5.2 4.2 A+
9 12 12 2.34 2.83 2.83 8.00 ( 2.0 - 9.2 ) 1.96 ( 0.50 - 2.80 ) 4.08 5.2 4.2 A+
9 12 14 2.18 2.64 3.17 8.00 ( 2.0 - 9.2 ) 1.89 ( 0.50 - 2.69 ) 4.23 5.2 4.2 A+
12 12 12 2.67 2.67 2.67 8.00 ( 2.0 - 9.2 ) 1.95 ( 0.50 - 2.78 ) 4.10 5.2 4.2 A+
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h / 14:14000Btu/h / 18:18000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di riscaldamento è calcolata su una temperatura interna di 20°CDB e su una temperatura esterna di 7°CDB/6°CWB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
*1: Nel caso del ASYG18L, collegare almeno 1 modello a parete 9000 da BTU
