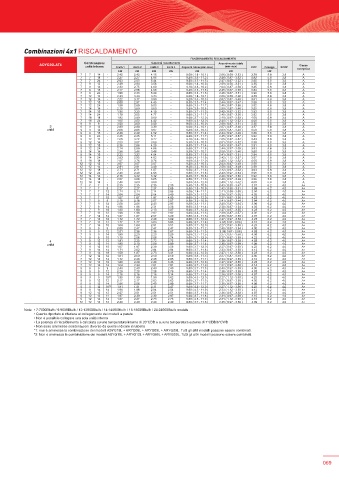

Page 69 - FUJITSU - SPLIT-MULTISPLIT

Combinazioni 4x1 RISCALDAMENTO
FUNZIONAMENTO RISCALDAMENTO
AOYG30LAT4 Combinazioni Capacità riscaldamento Assorbimento totale Classe
unità interne Unità 1 Unità 2 Unità 3 Unità 4 Capacità totale (min-max) (min-max) COP Pdesign SCOP
energetica
kW kW kW kW kW k W k W
7 7 14 - 2.42 2.42 4.15 - 9.00 ( 1.8 - 10.1 ) 2.66 ( 0.58 - 3.53 ) 3.38 5.8 3.8 A
7 7 18 - 2.27 2.27 4.86 - 9.40 ( 3.3 - 11.2 ) 2.46 ( 0.87 - 3.52 ) 3.82 5.8 3.8 A
7 7 24 - 2.03 2.03 5.44 - 9.50 ( 3.3 - 11.5 ) 2.47 ( 0.87 - 3.52 ) 3.85 5.8 3.8 A
7 9 12 - 2.49 2.94 3.56 - 9.00 ( 1.8 - 10.0 ) 2.69 ( 0.58 - 3.51 ) 3.35 5.8 3.8 A
7 9 14 - 2.33 2.75 4.00 - 9.10 ( 3.3 - 10.2 ) 2.64 ( 0.87 - 3.50 ) 3.45 5.8 3.8 A
7 9 18 - 2.17 2.56 4.66 - 9.40 ( 3.3 - 11.3 ) 2.45 ( 0.87 - 3.50 ) 3.84 5.8 3.8 A
7 9 24 - 1.98 2.33 5.29 - 9.60 ( 3.3 - 11.5 ) 2.46 ( 0.87 - 3.51 ) 3.90 5.8 3.8 A
7 12 12 - 2.33 3.33 3.33 - 9.00 ( 1.8 - 10.1 ) 2.66 ( 0.58 - 3.48 ) 3.38 5.8 3.8 A
7 12 14 - 2.22 3.17 3.80 - 9.20 ( 3.3 - 10.3 ) 2.62 ( 0.87 - 3.48 ) 3.51 5.8 3.8 A
7 12 18 - 2.08 2.97 4.45 - 9.50 ( 3.3 - 11.4 ) 2.44 ( 0.87 - 3.47 ) 3.89 5.8 3.8 A
7 12 24 - 1.88 2.69 5.03 - 9.60 ( 3.3 - 11.7 ) 2.45 ( 0.87 - 3.56 ) 3.92 5.8 3.8 A
7 14 14 - 2.10 3.60 3.60 - 9.30 ( 3.3 - 10.6 ) 2.59 ( 0.87 - 3.48 ) 3.59 5.8 3.8 A
7 14 18 - 1.96 3.35 4.19 - 9.50 ( 3.7 - 11.5 ) 2.42 ( 0.97 - 3.52 ) 3.93 5.8 3.8 A
7 14 24 - 1.78 3.05 4.77 - 9.60 ( 3.3 - 11.7 ) 2.45 ( 0.87 - 3.56 ) 3.92 5.8 3.8 A
7 18 18 - 1.82 3.89 3.89 - 9.60 ( 3.7 - 12.0 ) 2.40 ( 0.97 - 3.52 ) 4.00 5.8 3.8 A
7 18 24 - 1.65 3.53 4.42 - 9.60 ( 4.3 - 12.0 ) 2.40 ( 1.12 - 3.52 ) 4.00 5.8 3.8 A
9 9 9 - 3.00 3.00 3.00 - 9.00 ( 3.3 - 10.0 ) 2.69 ( 0.87 - 3.51 ) 3.35 5.8 3.8 A
3 9 9 12 - 2.80 2.80 3.39 - 9.00 ( 3.3 - 10.1 ) 2.67 ( 0.87 - 3.48 ) 3.37 5.8 3.8 A
unità 9 9 14 - 2.66 2.66 3.87 - 9.20 ( 3.3 - 10.3 ) 2.63 ( 0.87 - 3.48 ) 3.50 5.8 3.8 A
9 9 18 - 2.49 2.49 4.52 - 9.50 ( 3.7 - 11.4 ) 2.44 ( 0.97 - 3.48 ) 3.89 5.8 3.8 A
9 9 24 - 2.25 2.25 5.11 - 9.60 ( 3.7 - 11.7 ) 2.45 ( 0.97 - 3.57 ) 3.92 5.8 3.8 A
9 12 12 - 2.65 3.22 3.22 - 9.10 ( 3.3 - 10.3 ) 2.65 ( 0.87 - 3.52 ) 3.43 5.8 3.8 A
9 12 14 - 2.53 3.07 3.69 - 9.30 ( 3.3 - 10.5 ) 2.61 ( 0.87 - 3.52 ) 3.56 5.8 3.8 A
9 12 18 - 2.36 2.86 4.29 - 9.50 ( 3.7 - 11.4 ) 2.43 ( 0.97 - 3.47 ) 3.91 5.8 3.8 A
9 12 24 - 2.14 2.59 4.86 - 9.60 ( 3.7 - 11.8 ) 2.44 ( 0.97 - 3.55 ) 3.93 5.8 3.8 A
9 14 14 - 2.38 3.46 3.46 - 9.30 ( 3.7 - 10.7 ) 2.58 ( 0.97 - 3.46 ) 3.60 5.8 3.8 A
9 14 18 - 2.22 3.23 4.04 - 9.50 ( 3.7 - 11.6 ) 2.41 ( 0.97 - 3.51 ) 3.94 5.8 3.8 A
9 14 24 - 2.03 2.95 4.62 - 9.60 ( 4.3 - 11.9 ) 2.42 ( 1.12 - 3.57 ) 3.97 5.8 3.8 A
9 18 18 - 2.07 3.76 3.76 - 9.60 ( 4.3 - 12.0 ) 2.40 ( 1.12 - 3.52 ) 4.00 5.8 3.8 A
12 12 12 - 3.07 3.07 3.07 - 9.20 ( 3.3 - 10.3 ) 2.63 ( 0.87 - 3.49 ) 3.50 5.8 3.8 A
12 12 14 - 2.91 2.91 3.49 - 9.30 ( 3.3 - 10.6 ) 2.59 ( 0.87 - 3.49 ) 3.59 5.8 3.8 A
12 12 18 - 2.71 2.71 4.07 - 9.50 ( 3.7 - 11.6 ) 2.42 ( 0.97 - 3.52 ) 3.93 5.8 3.8 A
12 12 24 - 2.48 2.48 4.65 - 9.60 ( 3.7 - 11.8 ) 2.43 ( 0.97 - 3.54 ) 3.95 5.8 3.8 A
12 14 14 - 2.76 3.32 3.32 - 9.40 ( 3.7 - 10.8 ) 2.40 ( 0.97 - 3.50 ) 3.92 5.8 3.8 A
12 14 18 - 2.57 3.08 3.85 - 9.50 ( 3.7 - 11.6 ) 2.40 ( 0.97 - 3.49 ) 3.96 5.8 3.8 A
12 18 18 - 2.40 3.60 3.60 - 9.60 ( 4.3 - 12.0 ) 2.40 ( 1.12 - 3.52 ) 4.00 5.8 3.8 A
7 7 7 7 2.35 2.35 2.35 2.35 9.40 ( 1.8 - 10.8 ) 2.43 ( 0.58 - 3.47 ) 3.87 6.2 4.0 A+
7 7 7 9 2.27 2.27 2.27 2.68 9.50 ( 1.8 - 10.9 ) 2.42 ( 0.58 - 3.51 ) 3.88 6.2 4.0 A+
7 7 7 12 2.14 2.14 2.14 3.06 9.50 ( 1.8 - 11.1 ) 2.41 ( 0.58 - 3.55 ) 3.94 6.2 4.0 A+
7 7 7 14 2.04 2.04 2.04 3.49 9.60 ( 3.3 - 11.3 ) 2.38 ( 0.87 - 3.56 ) 4.03 6.2 4.0 A+
7 7 7 18 1.87 1.87 1.87 4.00 9.60 ( 3.3 - 12.0 ) 2.27 ( 0.87 - 3.56 ) 4.23 6.2 4.0 A+
7 7 9 9 2.18 2.18 2.57 2.57 9.50 ( 3.3 - 10.9 ) 2.41 ( 0.87 - 3.44 ) 3.94 6.2 4.0 A+
7 7 9 12 2.06 2.06 2.43 2.95 9.50 ( 3.3 - 11.1 ) 2.40 ( 0.87 - 3.54 ) 3.96 6.2 4.0 A+
7 7 9 14 1.96 1.96 2.31 3.36 9.60 ( 3.3 - 11.4 ) 2.38 ( 0.87 - 3.54 ) 4.03 6.2 4.0 A+
7 7 9 18 1.80 1.80 2.13 3.87 9.60 ( 3.7 - 12.0 ) 2.27 ( 0.97 - 3.55 ) 4.23 6.2 4.0 A+
7 7 12 12 1.98 1.98 2.82 2.82 9.60 ( 3.3 - 11.3 ) 2.39 ( 0.87 - 3.57 ) 4.02 6.2 4.0 A+
7 7 12 14 1.87 1.87 2.67 3.20 9.60 ( 3.3 - 11.5 ) 2.36 ( 0.87 - 3.58 ) 4.07 6.2 4.0 A+
7 7 12 18 1.72 1.72 2.46 3.69 9.60 ( 3.7 - 12.0 ) 2.27 ( 0.97 - 3.58 ) 4.23 6.2 4.0 A+
7 7 14 14 1.77 1.77 3.03 3.03 9.60 ( 3.7 - 11.8 ) 2.34( 0.97 - 3.58 ) 4.10 6.2 4.0 A+
7 7 14 18 1.64 1.64 2.81 3.51 9.60 ( 3.7 - 12.0 ) 2.27 ( 0.97 - 3.56 ) 4.23 6.2 4.0 A+
7 9 9 9 2.09 2.47 2.47 2.47 9.50 ( 3.3 - 11.2 ) 2.40 ( 0.87 - 3.54 ) 4.00 6.2 4.0 A+
7 9 9 12 2.01 2.36 2.36 2.87 9.60 ( 3.3 - 11.3 ) 2.39( 0.87 - 3.58 ) 4.02 6.2 4.0 A+
7 9 9 14 1.89 2.23 2.23 3.25 9.60 ( 3.7 - 11.5 ) 2.37 ( 0.97 - 3.58 ) 4.05 6.2 4.0 A+
7 9 9 18 1.75 2.06 2.06 3.74 9.60 ( 3.7 - 12.0 ) 2.27 ( 0.97 - 3.58 ) 4.23 6.2 4.0 A+
4 7 9 12 12 1.91 2.25 2.72 2.72 9.60 ( 3.3 - 11.4 ) 2.38 ( 0.87 - 3.58 ) 4.03 6.2 4.0 A+
unità 7 9 12 14 1.80 2.13 2.58 3.09 9.60 ( 3.7 - 11.6 ) 2.35 ( 0.97 - 3.58 ) 4.09 6.2 4.0 A+
7 9 12 18 1.67 1.97 2.39 3.58 9.60 ( 3.7 - 12.0 ) 2.27 ( 0.97 - 3.58 ) 4.23 6.2 4.0 A+
7 9 14 14 1.71 2.02 2.94 2.94 9.60 ( 3.7 - 11.8 ) 2.33 ( 0.97 - 3.58 ) 4.12 6.2 4.0 A+
7 9 14 18 1.59 1.87 2.73 3.41 9.60 ( 4.3 - 12.0 ) 2.27 ( 1.12 - 3.58 ) 4.23 6.2 4.0 A+
7 12 12 12 1.81 2.59 2.59 2.59 9.60 ( 3.3 - 11.5 ) 2.37 ( 0.87 - 3.58 ) 4.05 6.2 4.0 A+
7 12 12 14 1.72 2.46 2.46 2.95 9.60 ( 3.7 - 11.7 ) 2.34 ( 0.97 - 3.58 ) 4.10 6.2 4.0 A+
7 12 12 18 1.60 2.29 2.29 3.43 9.60 ( 3.7 - 12.0 ) 2.27 ( 0.97 - 3.56 ) 4.23 6.2 4.0 A+
7 12 14 14 1.64 2.34 2.81 2.81 9.60 ( 3.7 - 11.9 ) 2.32 ( 0.97 - 3.58 ) 4.14 6.2 4.0 A+
9 9 9 9 2.40 2.40 2.40 2.40 9.60 ( 3.7 - 11.3 ) 2.40 ( 0.97 - 3.58 ) 4.00 6.2 4.0 A+
9 9 9 12 2.28 2.28 2.28 2.76 9.60 ( 3.7 - 11.4 ) 2.38 ( 0.97 - 3.58 ) 4.03 6.2 4.0 A+
9 9 9 14 2.16 2.16 2.16 3.14 9.60 ( 3.7 - 11.6 ) 2.36 ( 0.97 - 3.58 ) 4.07 6.2 4.0 A+
9 9 9 18* 1 1.99 1.99 1.99 3.62 9.60 ( 4.3 - 12.0 ) 2.27 ( 1.12 - 3.58 ) 4.23 6.2 4.0 A+
9 9 12 12 2.17 2.17 2.63 2.63 9.60 ( 3.7 - 11.5 ) 2.37 ( 0.97 - 3.58 ) 4.05 6.2 4.0 A+
9 9 12 14 2.06 2.06 2.49 2.99 9.60 ( 3.7 - 11.7 ) 2.35 ( 0.97 - 3.58 ) 4.09 6.2 4.0 A+
9 9 12 18* 2 1.91 1.91 2.31 3.47 9.60 ( 4.3 - 12.0 ) 2.27 ( 1.12 - 3.58 ) 4.23 6.2 4.0 A+
9 9 14 14 1.96 1.96 2.84 2.84 9.60 ( 4.3 - 11.9 ) 2.33 ( 1.12 - 3.58 ) 4.12 6.2 4.0 A+
9 12 12 12 2.07 2.51 2.51 2.51 9.60 ( 3.7 - 11.6 ) 2.36 ( 0.97 - 3.58 ) 4.07 6.2 4.0 A+
9 12 12 14 1.97 2.39 2.39 2.87 9.60 ( 3.7 - 11.8 ) 2.34 ( 0.97 - 3.58 ) 4.10 6.2 4.0 A+
9 12 14 14 1.87 2.27 2.73 2.73 9.60 ( 4.3 - 11.9 ) 2.31 ( 1.12 - 3.58 ) 4.16 6.2 4.0 A+
12 12 12 12 2.40 2.40 2.40 2.40 9.60 ( 3.7 - 11.6 ) 2.35 ( 0.97 - 3.58 ) 4.09 6.2 4.0 A+
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h / 14:14000Btu/h / 18:18000Btu/h / 24:24000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di riscaldamento è calcolata su una temperatura interna di 20°CDB e su una temperatura esterna di 7°CDB/6°CWB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
*1: non è ammessa la combinazione dei modelli ASYG18L + ARYG09L + ARYG09L + ARYG09L. Tutti gli altri modelli possono essere combinati.
*2: Non è ammessa la combinazione dei modelli ASYG18L + ARYG12L + ARYG09L + ARYG09L. Tutti gli altri modelli possono essere combinati.
069
