Page 68 - FUJITSU - SPLIT-MULTISPLIT

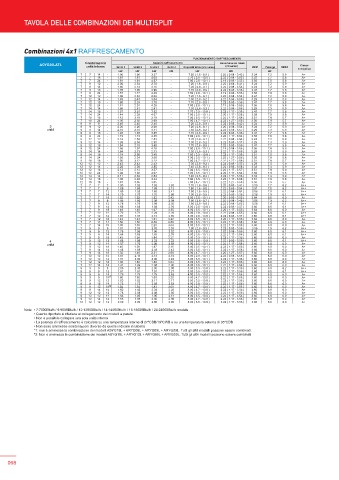

TAVOLA DELLE COMBINAZIONI DEI MULTISPLIT

Combinazioni 4x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
AOYG30LAT4 Combinazioni Capacità raffrescamento Assorbimento totale Classe
unità interne Unità 1 Unità 2 Unità 3 Unità 4 Capacità totale (min-max) (min-max) EER Pdesign SEER
energetica
kW kW kW kW kW k W k W
7 7 14 - 1.96 1.96 3.27 - 7.20 ( 1.6 - 8.9 ) 2.22 ( 0.68 - 3.43 ) 3.24 7.2 5.9 A+
7 7 18 - 1.81 1.81 4.08 - 7.70 ( 2.8 - 10.0 ) 2.22 ( 0.98 - 3.55 ) 3.47 7.7 5.8 A+
7 7 24 - 1.61 1.61 4.57 - 7.80 ( 2.8 - 10.1 ) 2.19 ( 0.98 - 3.53 ) 3.56 7.8 5.8 A+
7 9 12 - 2.08 2.34 2.78 - 7.20 ( 1.6 - 8.9 ) 2.22 ( 0.68 - 3.41 ) 3.24 7.2 5.9 A+
7 9 14 - 1.90 2.14 3.16 - 7.20 ( 2.8 - 9.1 ) 2.22 ( 0.98 - 3.56 ) 3.24 7.2 5.9 A+
7 9 18 - 1.76 1.98 3.96 - 7.70 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.56 ) 3.47 7.7 5.8 A+
7 9 24 - 1.57 1.77 4.46 - 7.80 ( 2.8 - 10.1 ) 2.19 ( 0.98 - 3.53 ) 3.56 7.8 5.8 A+
7 12 12 - 1.96 2.62 2.62 - 7.20 ( 1.6 - 9.1 ) 2.22 ( 0.68 - 3.54 ) 3.24 7.2 5.9 A+
7 12 14 - 1.83 2.43 3.04 - 7.30 ( 2.8 - 9.2 ) 2.22 ( 0.98 - 3.56 ) 3.29 7.3 5.9 A+
7 12 18 - 1.68 2.24 3.78 - 7.70 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.56 ) 3.47 7.7 5.8 A+
7 12 24 - 1.51 2.01 4.28 - 7.80 ( 2.8 - 10.1 ) 2.19 ( 0.98 - 3.56 ) 3.56 7.8 5.8 A+
7 14 14 - 1.68 2.81 2.81 - 7.30 ( 2.8 - 9.3 ) 2.22 ( 0.98 - 3.58 ) 3.29 7.3 5.9 A+
7 14 18 - 1.57 2.61 3.52 - 7.70 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.58 ) 3.47 7.7 5.8 A+
7 14 24 - 1.44 2.39 4.07 - 7.90 ( 3.5 - 10.1 ) 2.20 ( 1.17 - 3.58 ) 3.59 7.9 5.8 A+
7 18 18 - 1.42 3.19 3.19 - 7.80 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.51 7.8 5.7 A+
7 18 24 - 1.30 2.92 3.68 - 7.90 ( 4.7 - 10.1 ) 2.22 ( 1.27 - 3.58 ) 3.56 7.9 5.7 A+
9 9 9 - 2.40 2.40 2.40 - 7.20 ( 2.8 - 8.9 ) 2.22 ( 0.98 - 3.42 ) 3.24 7.2 5.9 A+
3 9 9 12 - 2.26 2.26 2.68 - 7.20 ( 2.8 - 9.1 ) 2.22 ( 0.98 - 3.54 ) 3.24 7.2 5.9 A+
unità 9 9 14 - 2.10 2.10 3.11 - 7.30 ( 2.8 - 9.2 ) 2.22 ( 0.98 - 3.57 ) 3.29 7.3 5.9 A+
9 9 18 - 1.93 1.93 3.85 - 7.70 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.56 ) 3.47 7.7 5.8 A+
9 9 24 - 1.73 1.73 4.35 - 7.80 ( 2.8 - 10.1 ) 2.20 ( 1.17 - 3.54 ) 3.55 7.8 5.8 A+
9 12 12 - 2.14 2.53 2.53 - 7.20 ( 2.8 - 9.1 ) 2.22 ( 0.98 - 3.54 ) 3.24 7.2 5.9 A+
9 12 14 - 1.99 2.36 2.95 - 7.30 ( 2.8 - 9.2 ) 2.22 ( 0.98 - 3.57 ) 3.29 7.3 5.9 A+
9 12 18 - 1.84 2.18 3.68 - 7.70 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.56 ) 3.47 7.7 5.8 A+
9 12 24 - 1.66 1.97 4.18 - 7.80 ( 2.8 - 10.1 ) 2.19 ( 0.98 - 3.56 ) 3.56 7.8 5.8 A+
9 14 14 - 1.84 2.73 2.73 - 7.30 ( 3.5 - 9.3 ) 2.22 ( 1.17 - 3.58 ) 3.29 7.3 5.9 A+
9 14 18 - 1.74 2.58 3.48 - 7.80 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.58 ) 3.51 7.8 5.8 A+
9 14 24 - 1.58 2.34 3.98 - 7.90 ( 3.5 - 10.1 ) 2.22 ( 1.27 - 3.56 ) 3.56 7.9 5.8 A+
9 18 18 - 1.56 3.12 3.12 - 7.80 ( 4.7 - 10.1 ) 2.22 ( 1.27 - 3.58 ) 3.51 7.8 5.7 A+
12 12 12 - 2.43 2.43 2.43 - 7.30 ( 2.8 - 9.2 ) 2.22 ( 0.98 - 3.55 ) 3.29 7.3 5.9 A+
12 12 14 - 2.28 2.28 2.85 - 7.40 ( 2.8 - 9.3 ) 2.22 ( 0.98 - 3.58 ) 3.33 7.4 5.9 A+
12 12 18 - 2.12 2.12 3.57 - 7.80 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.57 ) 3.51 7.8 5.8 A+
12 12 24 - 1.92 1.92 4.07 - 7.90 ( 3.5 - 10.1 ) 2.20 ( 1.17 - 3.54 ) 3.59 7.9 5.8 A+
12 14 14 - 2.11 2.64 2.64 - 7.40 ( 3.5 - 9.4 ) 2.22 ( 1.17 - 3.58 ) 3.33 7.4 5.9 A+
12 14 18 - 1.98 2.48 3.34 - 7.80 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.51 7.8 5.8 A+
12 18 18 - 1.81 3.05 3.05 - 7.90 ( 4.7 - 10.1 ) 2.22 ( 1.27 - 3.58 ) 3.56 7.9 5.7 A+
7 7 7 7 1.93 1.93 1.93 1.93 7.70 ( 1.6 - 9.6 ) 2.20 ( 0.68 - 3.41 ) 3.50 7.7 6.2 A++
7 7 7 9 1.89 1.89 1.89 2.13 7.80 ( 1.6 - 9.8 ) 2.22 ( 0.68 - 3.54 ) 3.51 7.8 6.2 A++
7 7 7 12 1.83 1.83 1.83 2.41 7.90 ( 1.6 - 9.9 ) 2.22 ( 0.68 - 3.54 ) 3.56 7.9 6.1 A++
7 7 7 14 1.70 1.70 1.70 2.80 7.90 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.56 ) 3.56 7.9 6.1 A++
7 7 7 18 1.52 1.52 1.52 3.43 8.00 ( 2.8 - 10.1 ) 2.20 ( 0.98 - 3.55 ) 3.64 8.0 6.0 A+
7 7 9 9 1.86 1.86 2.09 2.09 7.90 ( 2.8 - 9.7 ) 2.22 ( 0.98 - 3.42 ) 3.56 7.9 6.2 A++
7 7 9 12 1.78 1.78 1.99 2.35 7.90 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.55 ) 3.56 7.9 6.1 A++
7 7 9 14 1.68 1.68 1.88 2.76 8.00 ( 2.8 - 10.0 ) 2.22 ( 0.98 - 3.57 ) 3.60 8.0 6.1 A++
7 7 9 18 1.49 1.49 1.67 3.35 8.00 ( 3.5 - 10.1 ) 2.20 ( 1.17 - 3.55 ) 3.64 8.0 6.0 A+
7 7 12 12 1.72 1.72 2.28 2.28 8.00 ( 2.8 - 10.0 ) 2.22 ( 0.98 - 3.55 ) 3.60 8.0 6.1 A++
7 7 12 14 1.61 1.61 2.13 2.65 8.00 ( 2.8 - 10.0 ) 2.22 ( 0.98 - 3.57 ) 3.60 8.0 6.1 A++
7 7 12 18 1.43 1.43 1.91 3.22 8.00 ( 3.5 - 10.1 ) 2.20 ( 1.17 - 3.56 ) 3.64 8.0 6.0 A+
7 7 14 14 1.50 1.50 2.50 2.50 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.0 A+
7 7 14 18 1.35 1.35 2.25 3.04 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.0 A+
7 9 9 9 1.81 2.03 2.03 2.03 7.90 ( 2.8 - 9.9 ) 2.22 ( 0.98 - 3.56 ) 3.56 7.9 6.2 A++
7 9 9 12 1.76 1.96 1.96 2.32 8.00 ( 2.8 - 10.0 ) 2.22 ( 0.98 - 3.56 ) 3.60 8.0 6.1 A++
7 9 9 14 1.64 1.83 1.83 2.70 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.1 A++
7 9 9 18 1.45 1.64 1.64 3.27 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
4 7 9 12 12 1.68 1.88 2.22 2.22 8.00 ( 2.8 - 10.0 ) 2.22 ( 0.98 - 3.56 ) 3.60 8.0 6.1 A++
unità 7 9 12 14 1.57 1.76 2.08 2.59 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.0 A+
7 9 12 18 1.40 1.58 1.87 3.15 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
7 9 14 14 1.48 1.66 2.43 2.43 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.0 A+
7 9 14 18 1.32 1.49 2.21 2.98 8.00 ( 4.7 - 10.1 ) 2.22 ( 1.27 - 3.57 ) 3.60 8.0 6.0 A+
7 12 12 12 1.61 2.13 2.13 2.13 8.00 ( 2.8 - 10.1 ) 2.22 ( 0.98 - 3.56 ) 3.60 8.0 6.0 A+
7 12 12 14 1.51 2.00 2.00 2.49 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.0 A+
7 12 12 18 1.35 1.80 1.80 3.04 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
7 12 14 14 1.41 1.89 2.35 2.35 8.00 ( 3.5 - 10.1 ) 2.22 ( 1.17 - 3.58 ) 3.60 8.0 6.0 A+
9 9 9 9 2.00 2.00 2.00 2.00 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.2 A++
9 9 9 12 1.91 1.91 1.91 2.27 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.1 A++
9 9 9 14 1.79 1.79 1.79 2.63 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 9 9 18* 1 1.60 1.60 1.60 3.20 8.00 ( 4.7 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 9 12 12 1.83 1.83 2.17 2.17 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 9 12 14 1.72 1.72 2.03 2.53 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 9 12 18* 2 1.54 1.54 1.83 3.09 8.00 ( 4.7 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 9 14 14 1.62 1.62 2.38 2.38 8.00 ( 4.7 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 12 12 12 1.76 2.08 2.08 2.08 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 12 12 14 1.66 1.95 1.95 2.44 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
9 12 14 14 1.55 1.85 2.30 2.30 8.00 ( 4.7 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
12 12 12 12 2.00 2.00 2.00 2.00 8.00 ( 3.5 - 10.0 ) 2.22 ( 1.17 - 3.56 ) 3.60 8.0 6.0 A+
Note: • 7:7000Btu/h / 9:9000Btu/h / 12:12000Btu/h / 14:14000Btu/h / 18:18000Btu/h / 24:24000Btu/h models
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di raffrescamento è calcolata su una temperatura interna di 27ºCDB/19ºCWB e su una temperatura esterna di 35ºCDB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
*1: non è ammessa la combinazione dei modelli ASYG18L + ARYG09L + ARYG09L + ARYG09L. Tutti gli altri modelli possono essere combinati.
*2: Non è ammessa la combinazione dei modelli ASYG18L + ARYG12L + ARYG09L + ARYG09L. Tutti gli altri modelli possono essere combinati
068
