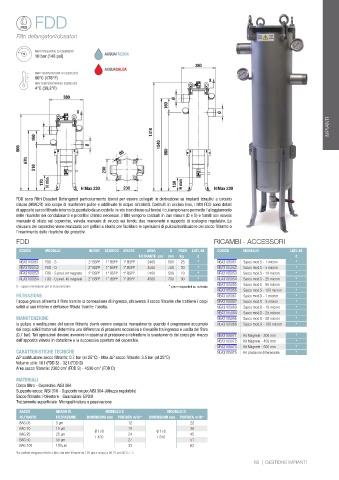

Page 66 - ATLAS FILTRI - CATALISTINO 48
P. 66

FDD



           Filtri defangatori/dosatori

                 MAX PRESSIONE DI ESERCIZIO
                 10 bar (145 psi)         ACQUAFREDDA
                                                                          380
                                          ACQUACALDA
                 MAX TEMPERATURA DI ESERCIZIO
                 90°C (176°F)                                                  X
                 MIN TEMPERATURA DI ESERCIZIO
                 4°C (39,2°F)
                           380                                     Ø
                                                                160
                                X                                                  Ø
                                                                                                                         IMPIANTI

                                                           1310
                 160
                                    Ø                        1040
            860
                                               Ø9               880
               670
                 510                      230

                    170  H min    H Max 230      230               150  H min   H Max 230


           FDD sono Filtri Dosatori Defangatori particolarmente idonei per essere collegati in derivazione su impianti idraulici a circuito
           chiuso (HVAC/R) allo scopo di mantenere pulite e additivate le acque circolanti. Costruiti in acciaio inox, i filtri FDD sono dotati
           di apposito sacco filtrante interno (supportato da un cestello in rete inox chiuso sul fondo) il cui ampio vano permette l’alloggiamento
           delle ricariche dei condizionanti e protettivi chimici necessari. I filtri vengono costruiti in due misure (D e S) e forniti con valvola
           manuale di sfiato sul coperchio, valvola manuale di svuoto sul fondo, due manometri e supporto di sostegno regolabile. La
           chiusura del coperchio viene realizzata con golfari a ribalta per facilitare le operazioni di pulizia/sostituzione del sacco filtrante o
           l’inserimento delle ricariche dei protettivi.
           FDD                                                                  RICAMBI - ACCESSORI
            CODICE   MODELLO        IN/OUT  SCARICO  SFIATO  AREA  X  PESO  LIST. 48  CODICE  MODELLO      LIST. 48
                                                      FILTRANTE  cm 2  mm  kg  €                             €
            NEA3100051  FDD - S     2” BSPP  1” BSPP  1” BSPP  2400  500  23  *   NEA3105051  Sacco mod.S - 1 micron  *
            NEA3100052  FDD - D     2” BSPP  1” BSPP  1” BSPP  4500  700  30  *   NEA3105052  Sacco mod.S - 5 micron  *
            NEA3100053  FDD - S pred. kit magnete  2” BSPP  1” BSPP  1” BSPP  2400  500  23  *  NEA3105053  Sacco mod.S - 10 micron  *
            NEA3100054  FDD - D pred. kit magnete  2” BSPP  1” BSPP  1” BSPP  4500  700  30  *  NEA3105054  Sacco mod.S - 25 micron  *
           X = spazio necessario per la manutenzione             * prezzi disponibili su richiesta  NEA3105055  Sacco mod.S - 50 micron  *
                                                                                  NEA3105056  Sacco mod.S - 100 micron  *
           FILTRAZIONE                                                            NEA3105061  Sacco mod.D - 1 micron  *
           l’acqua grezza alimenta il filtro tramite la connessione di ingresso, attraversa il sacco filtrante che trattiene i corpi   NEA3105062  Sacco mod.D - 5 micron  *
           solidi al suo interno e defluisce filtrata tramite l’uscita.           NEA3105063  Sacco mod.D - 10 micron  *
                                                                                  NEA3105064  Sacco mod.D - 25 micron  *
           MANUTENZIONE                                                           NEA3105065  Sacco mod.D - 50 micron  *
           la pulizia o sostituzione del sacco filtrante dovrà essere eseguita manualmente quando il progressivo accumulo   NEA3105066  Sacco mod.D - 100 micron  *
           dei corpi solidi trattenuti determina una differenza di pressione eccessiva e rilevabile tra ingresso e uscita del filtro
           (0,7 bar). Tali operazioni devono avvenire in assenza di pressione e richiedono lo svuotamento del corpo per mezzo   NEA3105071  Kit Magnete - 300 mm  *
           dell’apposita valvola in dotazione e la successiva apertura del coperchio.  NEA3105072  Kit Magnete - 450 mm  *
                                                                                  NEA3105073  Kit Magnete - 600 mm  *
           CARATTERISTICHE TECNICHE                                               NEA3105075  Kit pressione differenziale  *
           ΔP sostituzione sacco filtrante: 0.7 bar (at 25°C) - Max ΔP sacco filtrante: 3.5 bar (at 25°C)
           Volume utile: 16 l (FDD S) - 32 l (FDD D)
           Area sacco filtrante: 2300 cm  (FDD S) - 4500 cm  (FDD D)
                            2
                                        2
           MATERIALI
           Corpo filtro - Coperchio: AISI 304
           Supporto sacco: AISI 316 - Supporto corpo: AISI 304 (Altezza regolabile)
           Sacco filtrante: Poliestere - Guarnizioni: EPDM
           Trattamento superficiale: Micropallinatura e passivazione
            SACCO        GRADO DI         MODELLO S             MODELLO D
            FILTRANTE    FILTRAZIONE  DIMENSIONI mm  PORTATA m /h*  DIMENSIONI mm  PORTATA m /h*
                                                                           3
                                                     3
            BAG 05       5 µm                     12                    22
            BAG 10       10 µm        Ø 178       19        Ø 178       36
            BAG 25       25 µm         L 420      24        L 810       45
            BAG 50       50 µm                    27                    51
            BAG 100      100 µm                   33                    62
           *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.
                                                                                              65  |  GESTIONE IMPIANTI
