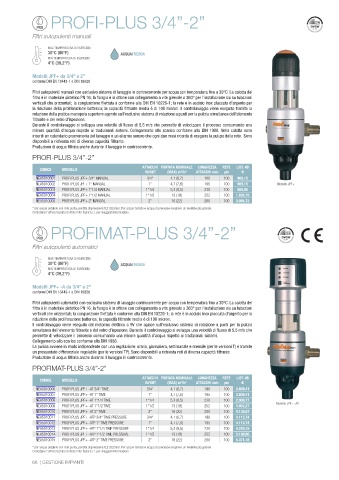

Page 67 - ATLAS FILTRI - CATALISTINO 48

PROFI-PLUS 3/4”-2”

Filtri autopulenti manuali

MAX TEMPERATURA DI ESERCIZIO
30°C (86°F) ACQUAFREDDA
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

Modelli JPF+ da 3/4” a 2”
conformi DIN EN 13443-1 e DIN 19628
Filtri autopulenti manuali con esclusivo sistema di lavaggio in controcorrente per acqua con temperatura fino a 30°C. La calotta del
filtro è in materiale sintetico PN 16; la flangia è in ottone con collegamento a vite girevole a 360° per l’installazione sia su tubazioni
verticali che orizzontali; la congiunzione filettata è conforme alla DIN EN 10226-1; la rete è in acciaio inox placcata d’argento per
la riduzione della proliferazione batterica; la capacità filtrante media è di 100 micron. Il controlavaggio viene eseguito tramite la
rotazione della pratica manopola superiore agendo sull’esclusivo sistema di rotazione a punti per la pulizia simultanea dell’elemento
filtrante e del vetro d’ispezione.
Durante il controlavaggio si sviluppa una velocità di flusso di 5,5 m/s che permette di velocizzare il processo consumando una
minore quantità d’acqua rispetto ai tradizionali sistemi. Collegamento allo scarico conforme alla DIN 1988. Nella calotta sono
inseriti un calendario promemoria del lavaggio e un allarme sonoro che ogni due mesi ricorda di eseguire la pulizia della rete. Sono
disponibili a richiesta reti di diversa capacità filtrante.
Produzione di acqua filtrata anche durante il lavaggio in controcorrente.
PROFI-PLUS 3/4”-2”

ATTACCHI PORTATA NOMINALE LUNGHEZZA RETE LIST. 48
CODICE MODELLO
IN/OUT (MAX) m /h* ATTACCHI mm µm €
3
NEA5010001 PROFI PLUS JPF+ 3/4" MANUAL 3/4" 4,1 (6,7) 180 100 869,15
NEA5010002 PROFI PLUS JPF+ 1" MANUAL 1" 4,7 (7,6) 195 100 869,15 Modello JPF+
NEA5010003 PROFI PLUS JPF+ 1"1/4 MANUAL 1"1/4 5,3 (8,5) 230 100 950,90
NEA5010004 PROFI PLUS JPF+ 1"1/2 MANUAL 1"1/2 13 (18) 252 100 1.895,79
NEA5010005 PROFI PLUS JPF+ 2" MANUAL 2" 16 (22) 280 100 2.085,72
* per acqua potabile con rete pulita, perdita di pressione 0,2 (0,5) bar. Per acque torbide o acqua di processo scegliere un modello più grande.
Contattare l’ufficio tecnico di Atlas Filtri Italia S.r.l. per maggiori informazioni.
PROFIMAT-PLUS 3/4”-2”

Filtri autopulenti automatici

MAX TEMPERATURA DI ESERCIZIO
30°C (86°F) ACQUAFREDDA
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

Modelli JPF+ -A da 3/4” a 2”
conformi DIN EN 13443-1 e DIN 19628
Filtri autopulenti automatici con esclusivo sistema di lavaggio controcorrente per acqua con temperatura fino a 30°C. La calotta del
filtro è in materiale sintetico PN 16; la flangia è in ottone con collegamento a vite girevole a 360° per l’installazione sia su tubazioni
verticali che orizzontali; la congiunzione filettata è conforme alla DIN EN 10226-1; la rete è in acciaio inox placcata d’argento per la
riduzione della proliferazione batterica; la capacità filtrante media è di 100 micron.
Il controlavaggio viene eseguito dal motorino elettrico a 9V che agisce sull’esclusivo sistema di rotazione a punti per la pulizia
simultanea dell’elemento filtrante e del vetro d’ispezione. Durante il controlavaggio si sviluppa una velocità di flusso di 5,5 m/s che
permette di velocizzare il processo consumando una minore quantità d’acqua rispetto ai tradizionali sistemi.
Collegamento allo scarico conforme alla DIN 1988.
La pulizia avviene in modo indipendente con una regolazione: oraria, giornaliera, settimanale e mensile (per le versioni T) e tramite
un pressostato differenziale regolabile (per le versioni TP). Sono disponibili a richiesta reti di diversa capacità filtrante.
Produzione di acqua filtrata anche durante il lavaggio in controcorrente.
PROFIMAT-PLUS 3/4”-2”

ATTACCHI PORTATA NOMINALE LUNGHEZZA RETE LIST. 48
CODICE MODELLO
3
IN/OUT (MAX) m /h* ATTACCHI mm µm €
NEA5010006 PROFI PLUS JPF+ -AT 3/4" TIME 3/4" 4,1 (6,7) 180 100 2.809,41
NEA5010007 PROFI PLUS JPF+ -AT 1" TIME 1" 4,7 (7,6) 195 100 2.809,41
NEA5010008 PROFI PLUS JPF+ -AT 1"1/4 TIME 1"1/4 5,3 (8,5) 230 100 2.900,77
NEA5010009 PROFI PLUS JPF+ -AT 1"1/2 TIME 1"1/2 13 (18) 252 100 3.962,27 Modello JPF+ -AT
NEA5010010 PROFI PLUS JPF+ -AT 2" TIME 2" 16 (22) 280 100 4.130,57
NEA5010011 PROFI PLUS JPF+ -ATP 3/4" TIME PRESSURE 3/4" 4,1 (6,7) 180 100 4.113,74
NEA5010012 PROFI PLUS JPF+ -ATP 1" TIME PRESSURE 1" 4,7 (7,6) 195 100 4.113,74
NEA5010013 PROFI PLUS JPF+ -ATP 1"1/4 TIME PRESSURE 1"1/4 5,3 (8,5) 230 100 4.229,15
NEA5010014 PROFI PLUS JPF+ -ATP 1"1/2 TIME PRESSURE 1"1/2 13 (18) 252 100 5.190,86
NEA5010015 PROFI PLUS JPF+ -ATP 2" TIME PRESSURE 2" 16 (22) 280 100 5.371,18
* per acqua potabile con rete pulita, perdita di pressione 0,2 (0,5) bar. Per acque torbide o acqua di processo scegliere un modello più grande.
Contattare l’ufficio tecnico di Atlas Filtri Italia S.r.l. per maggiori informazioni.
