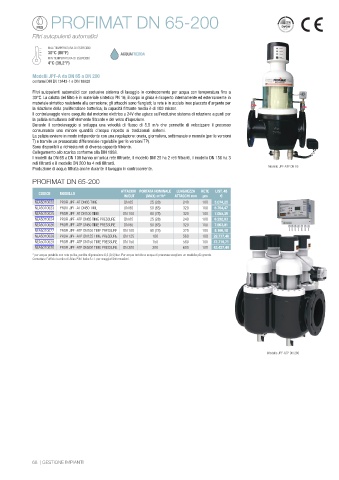

Page 69 - ATLAS FILTRI - CATALISTINO 48

PROFIMAT DN 65-200

Filtri autopulenti automatici

MAX TEMPERATURA DI ESERCIZIO
30°C (86°F) ACQUAFREDDA
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

Modelli JPF-A da DN 65 a DN 200
conformi DIN EN 13443-1 e DIN 19628
Filtri autopulenti automatici con esclusivo sistema di lavaggio in controcorrente per acqua con temperatura fino a
30°C. La calotta del filtro è in materiale sintetico PN 16; il corpo in ghisa è ricoperto internamente ed esternamente in
materiale sintetico resistente alla corrosione; gli attacchi sono flangiati; la rete è in acciaio inox placcata d’argento per
la riduzione della proliferazione batterica; la capacità filtrante media è di 100 micron.
Il controlavaggio viene eseguito dal motorino elettrico a 24V che agisce sull’esclusivo sistema di rotazione a punti per
la pulizia simultanea dell’elemento filtrante e del vetro d’ispezione.
Durante il controlavaggio si sviluppa una velocità di flusso di 5,5 m/s che permette di velocizzare il processo
consumando una minore quantità d’acqua rispetto ai tradizionali sistemi.
La pulizia avviene in modo indipendente con una regolazione: oraria, giornaliera, settimanale e mensile (per le versioni
T) e tramite un pressostato differenziale regolabile (per le versioni TP).
Sono disponibili a richiesta reti di diversa capacità filtrante.
Collegamento allo scarico conforme alla DIN 1988.
I modelli da DN 65 a DN 100 hanno un’unica rete filtrante, il modello DN125 ha 2 reti filtranti, il modello DN 150 ha 3
reti filtranti e il modello DN 200 ha 4 reti filtranti.
Produzione di acqua filtrata anche durante il lavaggio in controcorrente. Modello JPF-ATP DN 65

PROFIMAT DN 65-200
ATTACCHI PORTATA NOMINALE LUNGHEZZA RETE LIST. 48
CODICE MODELLO
IN/OUT (MAX) m /h* ATTACCHI mm µm €
3
NEA5010022 PROFI JPF -AT DN65 TIME DN 65 25 (28) 240 100 5.074,25
NEA5010023 PROFI JPF -AT DN80 TIME DN 80 50 (65) 320 100 6.764,47
NEA5010025 PROFI JPF -AT DN100 TIME DN 100 60 (78) 320 100 7.055,39
NEA5010024 PROFI JPF -ATP DN65 TIME PRESSURE DN 65 25 (28) 240 100 6.292,03
NEA5010026 PROFI JPF -ATP DN80 TIME PRESSURE DN 80 50 (65) 320 100 7.963,01
NEA5010027 PROFI JPF -ATP DN100 TIME PRESSURE DN 100 60 (78) 320 100 8.166,18
NEA5010028 PROFI JPF -ATP DN125 TIME PRESSURE DN 125 100 560 100 29.737,46
NEA5010029 PROFI JPF -ATP DN150 TIME PRESSURE DN 150 150 560 100 37.719,71
NEA5010030 PROFI JPF -ATP DN200 TIME PRESSURE DN 200 200 600 100 43.427,49
* per acqua potabile con rete pulita, perdita di pressione 0,2 (0,5) bar. Per acque torbide o acqua di processo scegliere un modello più grande.
Contattare l’ufficio tecnico di Atlas Filtri Italia S.r.l. per maggiori informazioni.

Modello JPF-ATP DN 200

68 | GESTIONE IMPIANTI
