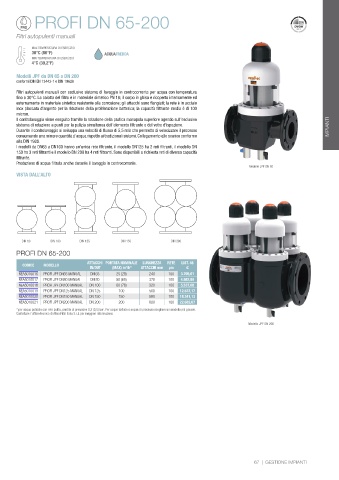

Page 68 - ATLAS FILTRI - CATALISTINO 48

PROFI DN 65-200

Filtri autopulenti manuali

MAX TEMPERATURA DI ESERCIZIO
30°C (86°F) ACQUAFREDDA
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

Modelli JPF da DN 65 a DN 200
conformi DIN EN 13443-1 e DIN 19628
Filtri autopulenti manuali con esclusivo sistema di lavaggio in controcorrente per acqua con temperatura
fino a 30°C. La calotta del filtro è in materiale sintetico PN 16; il corpo in ghisa è ricoperto internamente ed
esternamente in materiale sintetico resistente alla corrosione; gli attacchi sono flangiati; la rete è in acciaio
inox placcata d’argento per la riduzione della proliferazione batterica; la capacità filtrante media è di 100
micron.
Il controlavaggio viene eseguito tramite la rotazione della pratica manopola superiore agendo sull’esclusivo
sistema di rotazione a punti per la pulizia simultanea dell’elemento filtrante e del vetro d’ispezione. IMPIANTI
Durante il controlavaggio si sviluppa una velocità di flusso di 5,5 m/s che permette di velocizzare il processo
consumando una minore quantità d’acqua rispetto ai tradizionali sistemi. Collegamento allo scarico conforme
alla DIN 1988.
I modelli da DN65 a DN100 hanno un’unica rete filtrante, il modello DN125 ha 2 reti filtranti, il modello DN
150 ha 3 reti filtranti e il modello DN 200 ha 4 reti filtranti. Sono disponibili a richiesta reti di diversa capacità
filtrante.
Produzione di acqua filtrata anche durante il lavaggio in controcorrente.
Modello JPF DN 80
VISTA DALL’ALTO

DIN 80 DIN 100 DIN 125 DIN 150 DIN 200
PROFI DN 65-200

ATTACCHI PORTATA NOMINALE LUNGHEZZA RETE LIST. 48
CODICE MODELLO
3
IN/OUT (MAX) m /h* ATTACCHI mm µm €
NEA5010016 PROFI JPF DN65 MANUAL DN 65 25 (28) 240 100 3.705,01
NEA5010017 PROFI JPF DN80 MANUAL DN 80 50 (65) 320 100 4.982,89
NEA5010018 PROFI JPF DN100 MANUAL DN 100 60 (78) 320 100 5.537,08
NEA5010019 PROFI JPF DN125 MANUAL DN 125 100 560 100 12.537,17
NEA5010020 PROFI JPF DN150 MANUAL DN 150 150 560 100 18.341,13
NEA5010021 PROFI JPF DN200 MANUAL DN 200 200 600 100 22.682,07
* per acqua potabile con rete pulita, perdita di pressione 0,2 (0,5) bar. Per acque torbide o acqua di processo scegliere un modello più grande.
Contattare l’ufficio tecnico di Atlas Filtri Italia S.r.l. per maggiori informazioni.
Modello JPF DN 200
