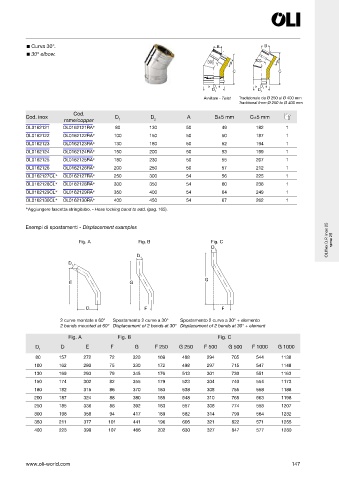

Page 149 - OLI - OLIFLEX

Curva 30°. B B
30° elbow.
30° A 30° A
C C

D D
D 1 D 1
2 2
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod.
Cod. inox D D A B±5 mm C±5 mm
rame/copper 1 2
OL0162121 OL0162121RA  80 130 50 49 182 1
OL0162122 OL0162122RA  100 150 50 50 187 1
OL0162123 OL0162123RA  130 180 50 52 194 1
OL0162124 OL0162124RA  150 200 50 53 199 1
OL0162125 OL0162125RA  180 230 50 55 207 1
OL0162126 OL0162126RA  200 250 50 57 212 1
OL0162127CL  OL0162127RA  250 300 54 56 225 1
OL0162128CL  OL0162128RA  300 350 54 60 238 1
OL0162129CL  OL0162129RA  350 400 54 64 249 1
OL0162130CL  OL0162130RA  400 450 54 67 262 1
 Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).

Esempi di spostamenti - Displacement examples

Fig. A Fig. B Fig. C OLI ex D.P. inox 25 rame 25
D
1
D
1
D
1
G
E G

D F F

2 curve montate a 60° Spostamento 2 curve a 30° Spostamento 2 curve a 30° + elemento
2 bends mounted at 60° Displacement of 2 bends at 30° Displacement of 2 bends at 30° + element
Fig. A Fig. B Fig. C
D D E F G F 250 G 250 F 500 G 500 F 1000 G 1000
1
80 157 272 72 320 169 488 294 705 544 1138
100 162 280 75 330 172 498 297 715 547 1148
130 169 293 79 345 176 513 301 730 551 1163
150 174 302 82 355 179 523 304 740 554 1173
180 182 315 86 370 183 538 308 755 558 1188
200 187 324 88 380 185 548 310 765 563 1198
250 185 336 88 392 183 557 308 774 558 1207
300 198 358 94 417 189 582 314 799 564 1232
350 211 377 101 441 196 605 321 822 571 1255
400 223 399 107 466 202 630 327 847 577 1280
