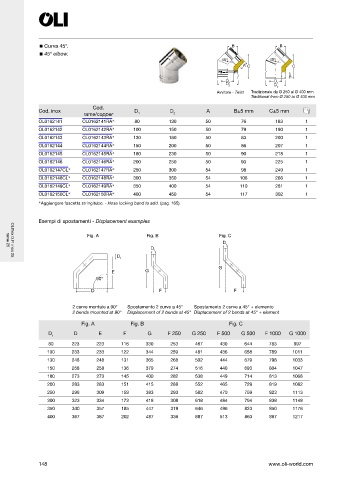

Page 150 - OLI - OLIFLEX

Curva 45°. B B
45° elbow.
45° 45°
A C C
A
D D
D 1 D 1
2
2
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod.
Cod. inox D D A B±5 mm C±5 mm
rame/copper 1 2
OL0162141 OL0162141RA  80 130 50 76 183 1
OL0162142 OL0162142RA  100 150 50 79 190 1
OL0162143 OL0162143RA  130 180 50 83 200 1
OL0162144 OL0162144RA  150 200 50 86 207 1
OL0162145 OL0162145RA  180 230 50 90 218 1
OL0162146 OL0162146RA  200 250 50 93 225 1
OL0162147CL  OL0162147RA  250 300 54 98 249 1
OL0162148CL  OL0162148RA  300 350 54 106 266 1
OL0162149CL  OL0162149RA  350 400 54 110 281 1
OL0162150CL  OL0162150RA  400 450 54 117 302 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).


Esempi di spostamenti - Displacement examples

Fig. A Fig. B Fig. C
D 1
D
rame 25
1
D 1
OLI ex D.P. inox 25
G
E G
90°
D F F

2 curve montate a 90° Spostamento 2 curve a 45° Spostamento 2 curve a 45° + elemento
2 bends mounted at 90° Displacement of 2 bends at 45° Displacement of 2 bends at 45° + element
Fig. A Fig. B Fig. C
D D E F G F 250 G 250 F 500 G 500 F 1000 G 1000
1
80 223 223 116 330 253 467 430 644 783 997
100 233 233 122 344 259 481 436 658 789 1011
130 248 248 131 365 268 502 444 679 798 1033
150 258 258 136 379 274 516 440 693 804 1047
180 273 273 145 400 282 538 449 714 813 1068
200 283 283 151 415 288 552 465 729 819 1082
250 298 309 159 383 293 582 470 759 823 1113
300 323 334 173 418 308 618 484 794 838 1148
350 340 357 185 447 319 646 496 823 850 1176
400 367 387 202 487 336 687 513 863 867 1217
