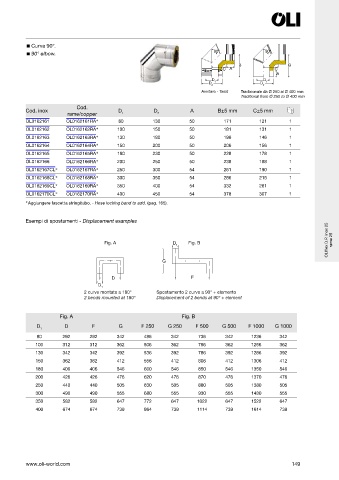

Page 151 - OLI - OLIFLEX

Curva 90°.
90° elbow. 90° 90°

B B
C A C
A
D D
D 2 1 D 2 1
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod.
Cod. inox D D A B±5 mm C±5 mm
rame/copper 1 2
OL0162161 OL0162161RA  80 130 50 171 121 1
OL0162162 OL0162162RA  100 150 50 181 131 1
OL0162163 OL0162163RA  130 180 50 196 146 1
OL0162164 OL0162164RA  150 200 50 206 156 1
OL0162165 OL0162165RA  180 230 50 228 178 1
OL0162166 OL0162166RA  200 250 50 238 188 1
OL0162167CL  OL0162167RA  250 300 54 261 190 1
OL0162168CL  OL0162168RA  300 350 54 286 215 1
OL0162169CL  OL0162169RA  350 400 54 332 261 1
OL0162170CL  OL0162170RA  400 450 54 378 307 1
 Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).

Esempi di spostamenti - Displacement examples
OLI ex D.P. inox 25 rame 25

Fig. A D 1 Fig. B

G

D F
D
1
2 curve montate a 180° Spostamento 2 curve a 90° + elemento
2 bends mounted at 180° Displacement of 2 bends at 90° + element

Fig. A Fig. B
D D F G F 250 G 250 F 500 G 500 F 1000 G 1000
1
80 292 292 342 486 342 736 342 1236 342
100 312 312 362 506 362 756 362 1256 362
130 342 342 392 536 392 786 392 1286 392
150 362 362 412 556 412 806 412 1306 412
180 406 406 546 600 546 850 546 1350 546
200 426 426 476 620 476 870 476 1370 476
250 440 440 505 630 505 880 505 1380 505
300 490 490 555 680 555 930 555 1430 555
350 582 582 647 772 647 1022 647 1522 647
400 674 674 739 864 739 1114 739 1614 739
