P. 152

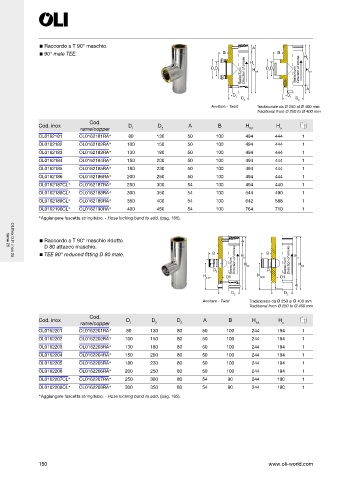

Raccordo a T 90° maschio. A
90° male TEE. B B H u
D 2 D 1 Direction of smoke H H u tot D 2 D 1 Direction of smoke H tot
Senso fumi Senso fumi
A
D D
1 D 1 D
2 2
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod.
Cod. inox D D A B H H
rame/copper 1 2 tot u
OL0162181 OL0162181RA 80 130 50 100 494 444 1
OL0162182 OL0162182RA 100 150 50 100 494 444 1
OL0162183 OL0162183RA 130 180 50 100 494 444 1
OL0162184 OL0162184RA 150 200 50 100 494 444 1
OL0162185 OL0162185RA 180 230 50 100 494 444 1
OL0162186 OL0162186RA 200 250 50 100 494 444 1
OL0162187CL OL0162187RA 250 300 54 100 494 440 1
OL0162188CL OL0162188RA 300 350 54 100 544 490 1
OL0162189CL OL0162189RA 350 400 54 100 642 588 1
OL0162190CL OL0162190RA 400 450 54 100 764 710 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).
Raccordo a T 90° maschio ridotto A
D 80 attacco maschio.
rame 25
TEE 90° reduced fitting D 80 male. B H u B H u
Senso fumi Direction of smoke H tot Senso fumi Direction of smoke H tot
OLI ex D.P. inox 25
D 3 D 3
H D1 H tot/2 D1
tot/2
A
D D
2 2
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod.
Cod. inox D D D A B H H
rame/copper 1 2 3 tot u
OL0162201 OL0162201RA 80 130 80 50 100 244 194 1
OL0162202 OL0162202RA 100 150 80 50 100 244 194 1
OL0162203 OL0162203RA 130 180 80 50 100 244 194 1
OL0162204 OL0162204RA 150 200 80 50 100 244 194 1
OL0162205 OL0162205RA 180 230 80 50 100 244 194 1
OL0162206 OL0162206RA 200 250 80 50 100 244 194 1
OL0162207CL OL0162207RA 250 300 80 54 90 244 190 1
OL0162208CL OL0162208RA 300 350 80 54 90 244 190 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).
150 www.oli-world.com
