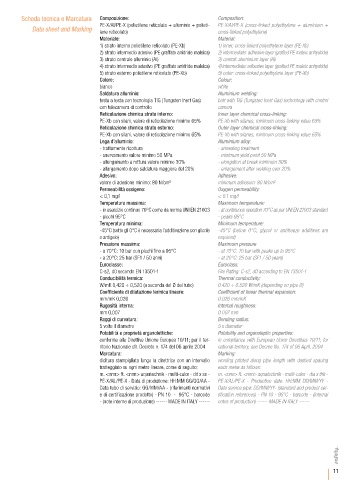

Scheda tecnica e Marcatura Composizione: Composition:
PE-X/Al/PE-X (polietilene reticolato + alluminio + polieti- PE-X/Al/PE-X (cross-linked polyethylene + aluminium +
Data sheet and Marking lene reticolato) cross-linked polyethylene)
Materiale: Material:
1) strato interno polietilene reticolato (PE-Xb) 1) inner: cross-linked polyethylene layer (PE-Xb)
2) strato intermedio adesivo (PE graffato anidride maleica) 2) intermediate: adhesive layer (grafted PE maleic anhydride)
3) strato centrale alluminio (Al) 3) central: aluminium layer (Al)
4) strato intermedio adesivo (PE graffato anidride maleica) 4) intermediate: adhesive layer (grafted PE maleic anhydride)
5) strato esterno polietilene reticolato (PE-Xb) 5) outer: cross-linked polyethylene layer (PE-Xb)
Colore: Colour:
bianco white
Saldatura alluminio: Aluminium welding:
testa a testa con tecnologia TIG (Tungsten Inert Gas) butt with TIG (Tungsten Inert Gas) technology with control
con telecamera di controllo camera
Reticolazione chimica strato interno: Inner layer chemical cross-linking:
PE-Xb con silani, valore di reticolazione minimo 65% PE-Xb with silanes, minimum cross-linking value 65%
Reticolazione chimica strato esterno: Outer layer chemical cross-linking:
PE-Xb con silani, valore di reticolazione minimo 65% PE-Xb with silanes, minimum cross-linking value 65%
Lega d’alluminio: Aluminium alloy:
- trattamento ricottura - annealing treatment
- snervamento valore minimo 50 MPa - minimum yield point 50 MPa
- allungamento a rottura valore minimo 30% - elongation at break minimum 30%
- allargamento dopo saldatura maggiore del 20% - enlargement after welding over 20%
Adesivo: Adhesive:
valore di adesione minimo: 80 N/cm² minimum adhesion: 80 N/cm²
Permeabilità ossigeno: Oxygen permeability:
< 0,1 mg/l < 0.1 mg/l
Temperatura massima: Maximum temperature:
- in esercizio continuo 70°C come da norma UNI EN 21003 - at continuous operation 70°C as per UNI EN 21003 standard
- picchi 95°C - peaks 95°C
Temperatura minima: Minimum temperature:
-45°C (sotto gli 0°C è necessaria l'additivazione con glicole -45°C (below 0°C, glycol or antifreeze additives are
o antigelo) required)
Pressione massima: Maximum pressure
- a 70°C: 10 bar con picchi fino a 95°C - at 70°C: 10 bar with peaks up to 95°C
- a 20°C: 25 bar (SF1 / 50 anni) - at 20°C: 25 bar (SF1 / 50 years)
Euroclasse: Euroclass:
C-s2, d0 secondo EN 13501-1 Fire Rating: C-s2, d0 according to EN 13501-1
Conducibilità termica: Thermal conductivity:
W/mK 0,420 ÷ 0,520 (a seconda del Ø del tubo) 0.420 ÷ 0.520 W/mK (depending on pipe Ø)
Coefficiente di dilatazione termica lineare: Coefficient of linear thermal expansion:
mm/mK 0,026 0.026 mm/mK
Rugosità interna: Internal roughness:
mm 0,007 0.007 mm
Raggi di curvatura: Bending radius:
5 volte il diametro 5 x diameter
Potabilità e proprietà organolettiche: Potability and organoleptic properties:
conforme alle Direttive Unione Europea 10/11; per il ter- in compliance with European Union Directives 10/11; for
ritorio Nazionale cfr. Decreto n. 174 del 06 aprile 2004 national territory, see Decree No. 174 of 06 April, 2004
Marcatura: Marking:
dicitura stampigliata lungo la direttrice con un intervallo wording printed along pipe length with dashed spacing
tratteggiato su ogni metro lineare, come di seguito: each metre as follows:
m. <nnn> ft. <nnn> aquatechnik - multi-calor - dd x ss - m. <nnn> ft. <nnn> aquatechnik - multi-calor - dia x thk -
PE-X/AL/PE-X - Data di produzione: HH:MM GG/GG/AA - PE-X/AL/PE-X - Production date: HH:MM DD/MM/YY -
Data tubo di servizio: GG/MM/AA - (riferimenti normativi Date service pipe: DD/MM/YY- (standard and product cer-
e di certificazione prodotto) - PN 10 - 95°C - barcode tification references) - PN 10 - 95°C - barcode - (internal
- (note interne di produzione) ------ MADE IN ITALY ------ notes of production) ------ MADE IN ITALY ------
